一、積分球的作用
1、光接收器
被測光經積分球上的小孔進入球內，在內壁上設置一個或兩個光探測器，由光探測器輸出的光電流與積分球內壁的照度成正比，這樣就可以根據輸出光電流的變化，得知進入積分球的光通量的變化。
2、均勻照亮的物面

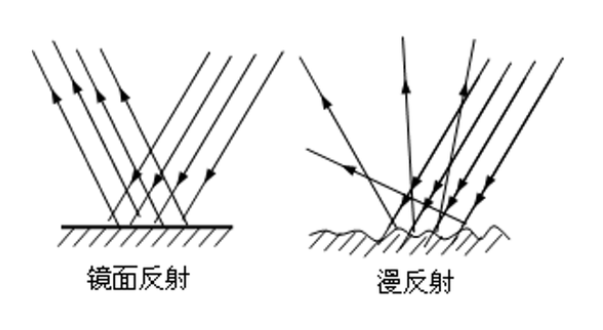

在積分球內壁上與出光孔對稱地均勻設置幾個燈泡(通常有四個或六個)。由燈泡發出的光經內壁多次漫反射而形成一個均勻明亮的發光球面，該積分球用于照相物鏡的漸暈系數和像面照度均勻性測量。
3、球形平行光管
帶有準直物鏡、燈泡、和黑、白塞子的積分球稱為球形平行光管，它用于測量望遠系數的雜光系數，積分球測量時，通過光電探測器分別測得黑體目標像和”白塞子”像的照度，也就是光電探測器分別測得的對應指示值，經過計算即可得到被測望遠鏡的雜光系數。因為若望遠鏡對明亮天空中一個黑體目標的成像不是全黑的，則說明望遠鏡除對目標成像外，還有雜光射到像面上。
二、為何要使用積分球?
一般而言，光學擴散片在小心地使用狀況下，可降低量測時因偵測器上之入射光源不均勻分布或光束稍微偏移所造成之些微誤差，因而可提高量測之準確度。但是在更精密的量測時，您就必須使用積分球作為光學擴散器以使得上述之誤差最小。
使用積分球來量測光通量(Lumen)時，可使得量測結果更為可靠。積分球可降低并除去因光線之形狀、發散角度、及偵測器上不同位置之響應度差異所造成之量測誤差。

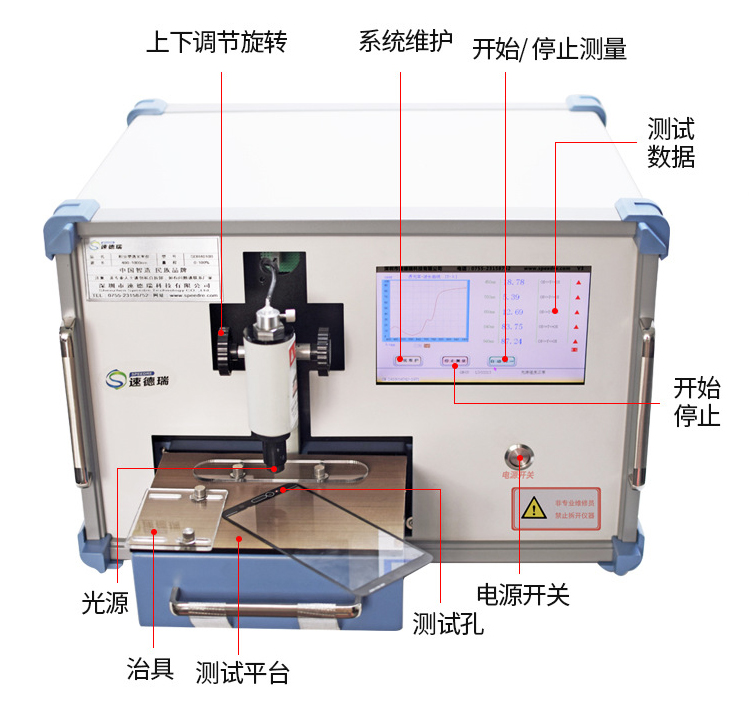

速德瑞SDR4010B帶積分球裝置分光型透光率儀
可應用于手機屏、顯示屏、玻璃鏡片、磨砂材料、膠水、油墨、鍍膜鏡片（包含平面、球面、非球面）等透明、半透明透過率測量。
寬范圍精確檢測400-1000nm光譜，各波段透光率都能顯示，除實時全部光譜曲線直接顯示外，更可直接顯示用戶設定波長透光率，如500nm，550nm,850nm,940nm透光率，同時顯示可見光(400-800nm)和紅外光延長線500MM校正波長可指定,波長指定范圍:400nm-1100nm(800-1000nm)平均透光率便于讀數。
