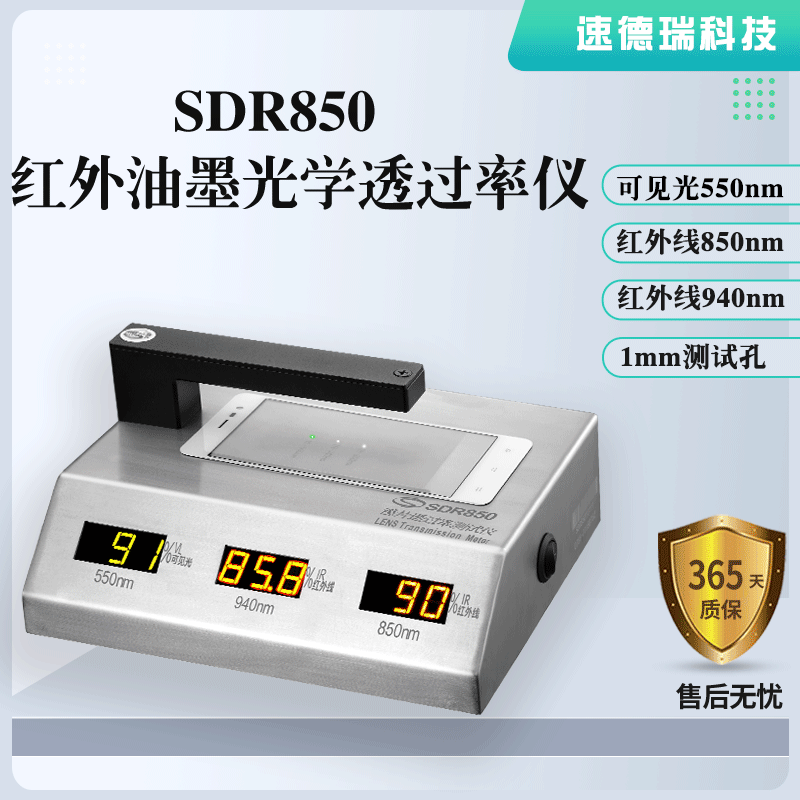

IR油穿透率儀 SDR850 鏡片透過率測試儀

現在的智能手機，具有光線感應器和距離感應器。光線感應器能夠?qū)崿F(xiàn)屏幕亮度自動調節等，距離感應器能夠在通話時感應手機與人臉距離從而自動關屏，防止臉部誤觸屏幕操作。

智能手機鏡片上，一般有兩個小孔，用于光線感應器和距離感應器的紅外線穿透。還有一個稍大的孔，用于攝像頭。鏡片上這兩個小孔的紅外線穿透能力，直接影響到智能手機的光線感應器和距離感應器的性能。所有這一個紅外線透過率指標，非常重要。

鏡片的主平面和攝像頭孔和光線及距離感應器孔，也有透光率指標要求。

SDR850鏡片透過率測試儀的測試原理是采用紅外850nm光源，紅外940nm光源和可見550nm光源照射被測透明物質，感應器分別探測三種光源的入射光強和透過被測透明物質后的光強，透過光強與入射光強的比值即為透過率，用百分?jǐn)?shù)表示。

1．儀器接上專用電源，保持測試位置為空，打開儀器開關；

2．將被測物放入測試位置；

3．顯示窗口分別顯示被測物對紅外850nm，紅外線940nm和可見光550nm的透過率；

4．儀器不使用時，請關閉電源；

5．開機時儀器自測試和自校準，測試位置必須為空，否則不能完成自校準；

6．避免與腐蝕性物品接觸、遠離高溫高濕的環境；

7．長時間連續使用時，由于LED光源的發光效率（LED光源溫度升高，效率下降）的原因，可能導致三個窗口數據不能顯示為100，此時請關閉儀器的電源，重新開機自檢和自校準，不影響測量精度和正常使用；

8．可能會偶然出現無測試物時，顯示數據不能回歸為100，關機立即重啟儀器即可。

1．儀器外形尺寸：長200mm×寬180mm×高106mm；

2．最小測試物尺寸：￠1.0mm

3．儀器重量：約1500克；

4．分辨率：0.1%；

5．測量精度：±1%；

6．紅外線：850nm和940nm兩路測試

7．可見光：中心波長550nm；

8．供電電源：9V AC/DC電源供電
